天然气分析仪对于很多人来说很陌生,但对于天然气行业的人来说一点儿也不陌生,但你知道他的内部结构和安装顺序吗!
今天我们以上海气谱仪器设备有限公司研发的SP7890系列天然气分析仪为例,说说天然气分析仪整机结构和安装的那些事!
天然气分析仪整机结构
今天我们以上海气谱仪器设备有限公司研发的SP7890系列天然气分析仪为例,说说天然气分析仪整机结构和安装的那些事!
天然气分析仪整机结构
1、 整机结构

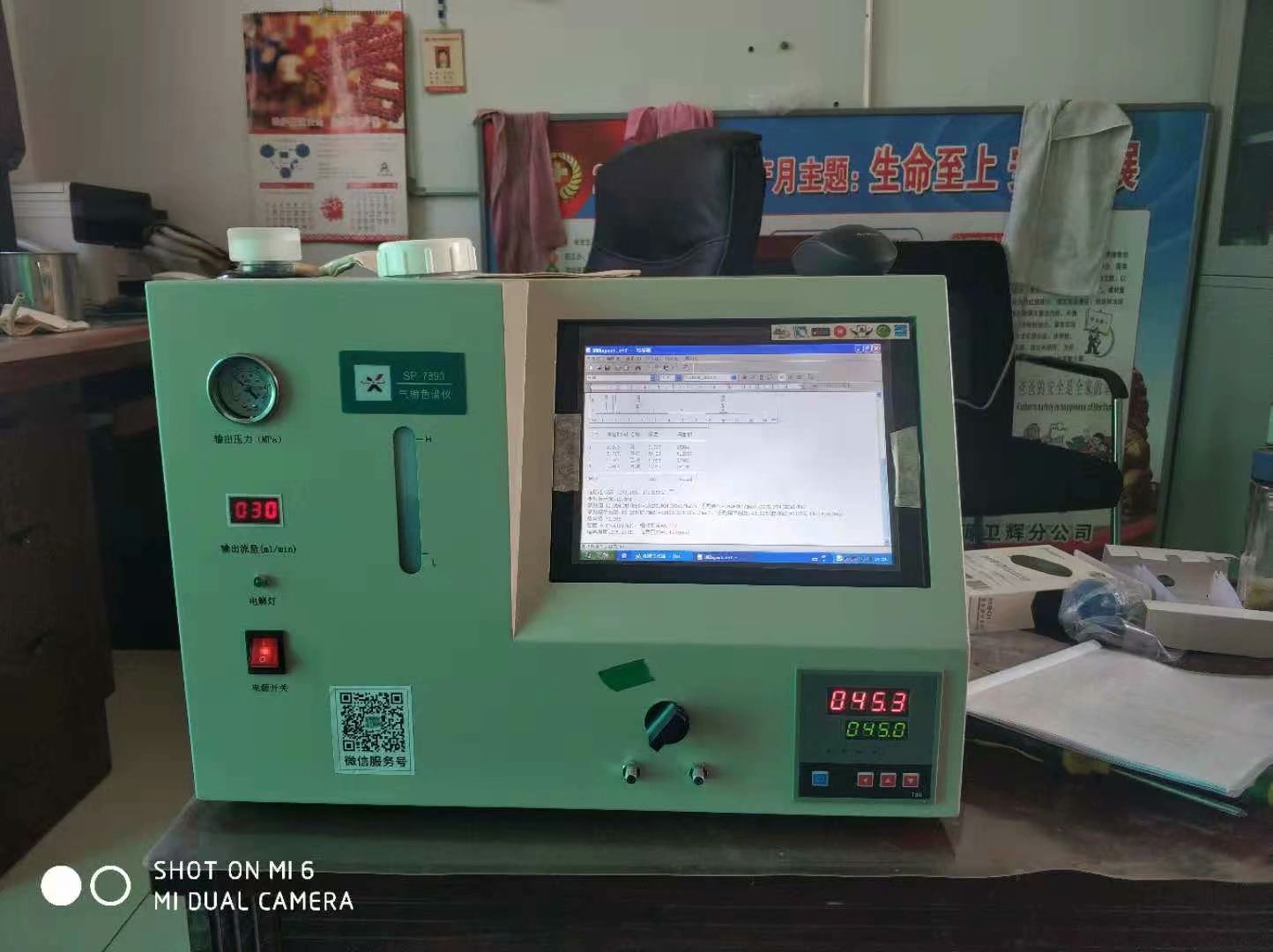

SP7890型气相色谱仪由主机各检测器及控制器、色谱工作站构成。
主机可分二大部分:左方为气路、电路部分,中间部分为柱室及检测器。
2、 气路部分:
SP7890型气相色谱仪采用单气路结构,并且可以自动单柱补偿,因此,可以得到很好的基线稳定性。
3、 柱室
SP7890型气相色谱仪采用大容积柱室,室内由风扇、电炉丝、感温铂丝、不锈钢室体组成,具有非常高的可靠性。
3、进样器
由气体六通阀进样,可保证良好的重现性。
4、检测器
仪器可配置TCD检测器。

开箱检查:
对照附件单检查,附件是否齐全,如有误应和厂家联系。
准备工作台及电源、气源
仪器应放置在牢固无振动或木质的工作台上,工作台面应留有足够空间,以便放记录仪、数据处理机等,工作台后部应留有一定空间以备于气路安装,仪器维修之用。
电源应能承受1KW以上功率,主机配电最好单独配置,和数据处理机、氢气发生器、记录仪等等分开,以避免相互干扰。
检测器对气源要求可参见下表:
检测器 气源 入口压力(Mpa) 纯度
TCD H2 0.3 99.995% 3、用万用电表兆欧档测量仪器绝缘,主要测量主机电源、记录仪电源、色谱数据处理机电源对其机壳绝缘,应大于20MΩ。
色谱柱安装
仪器所配置的进样器、检测器接口(色谱柱入口及出口)位于柱恒温箱顶部,色谱柱密封结构及安装方法见图。连接检测器、色谱柱、注射器的接头为M8×1公制螺纹。
净化器的安装(用户选购)
净化器内装5A分子筛,在接入气路之前,要逐个试漏,在保证不漏气时,将净化器出口放空约30秒左右,其目的是防止分子筛的细粉末吹入气路而影响仪器性能。若有粉末吹出,应重新将净化器出口堵好。
长期使用失效,其处理方法为:将5A分子筛从净化器中取出,放入干净的马夫炉内,在420℃高温下活化24个小时,然后降至50℃左右,迅速装入净化器中,试漏后再接入仪器。
气路安装
将装好减压阀的钢瓶接上净化器,用气路管连接在仪器的进气接头上,连接后用肥皂水试漏,保证密封不漏气。
使用氢气时一定要杜绝外界火种。
注意仪器与气源相连时,最好使用紫铜管或不锈钢管,若管路未经清洗,应用丙酮冲洗管路内壁,后用无水乙醇脱干,或通入20ml/min氮气用酒精喷灯逐处烧干。如用四氟管等由于易老化出现漏气,要经常性的检查、维护。
连接地线
用组合地线,将仪器主机、氢气发生器、电脑等相连后与大地牢固连接。
