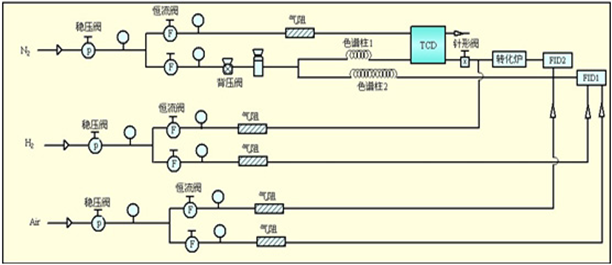

GC-8900变压器油专用色谱仪是用于电力用绝缘油中溶解气体组份含量测定的气相色谱仪,仪器采用三检测器流程,配TCD检测器和两个FID检测器,一次进样,即可完成绝缘油中溶解的7种气体组分含量的分析。其中H2通过TCD检测;烃类气体CH4、C2H4、C2H6、C2H2)通过FID1检测,CO、CO2通过FID2检测,克服了大量CO、CO2对烃类气体的影响,特别是对C2H2的影响。流程图:
详细说明:
柱 箱:室温上8℃-420℃ 精度±0.05℃(200℃时测)。
进样器:室温上8℃-420℃ 精度±0.05℃(200℃时测)。
检测器:室温上8℃-420℃ 精度±0.05℃(200℃时测)。
最多六路控温:适用于加装转化炉等多路控温需求。
柱温箱参数:
柱温箱体积:280mm×300mm×250mm。
程序升温阶数:八阶。(可增加21阶)
程序升温速率:1℃-50℃。
各阶恒温保持时间:0-300min(1min增量)。
变压器油检测专用气相色谱仪气路系统:
载气流量采用先稳压后稳流的双重稳定设计。
最小检知浓度:H2≤2uL/L
CH4、C2H4、C2H6、C2H2≤0.1uL/L
CO≤1uL/L
CO2≤5uL/L
仪器需要配置:
1、气源:氮气气瓶(40L瓶+高纯氮气+减压阀)自备
氢气发生器
空气发生器

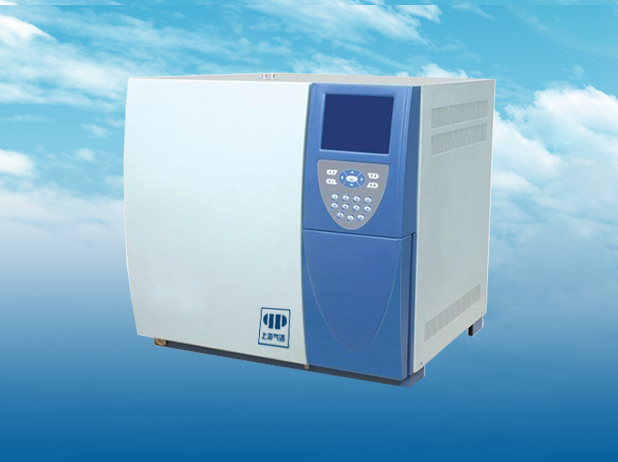

2、GC-8900变压器油分析专用气相色谱仪:
(主机、热导检测器、双氢焰检测器、转化炉、三根色谱柱)
3、变压器油专用色谱工作站
4、全自动多功能震荡仪
5、标准气(2L瓶+气体+减压阀)自备
6、电脑及打印机(自备)
7、工具包(管路、接头、备品配件、工具、注射器、双面针头、胶帽等)
